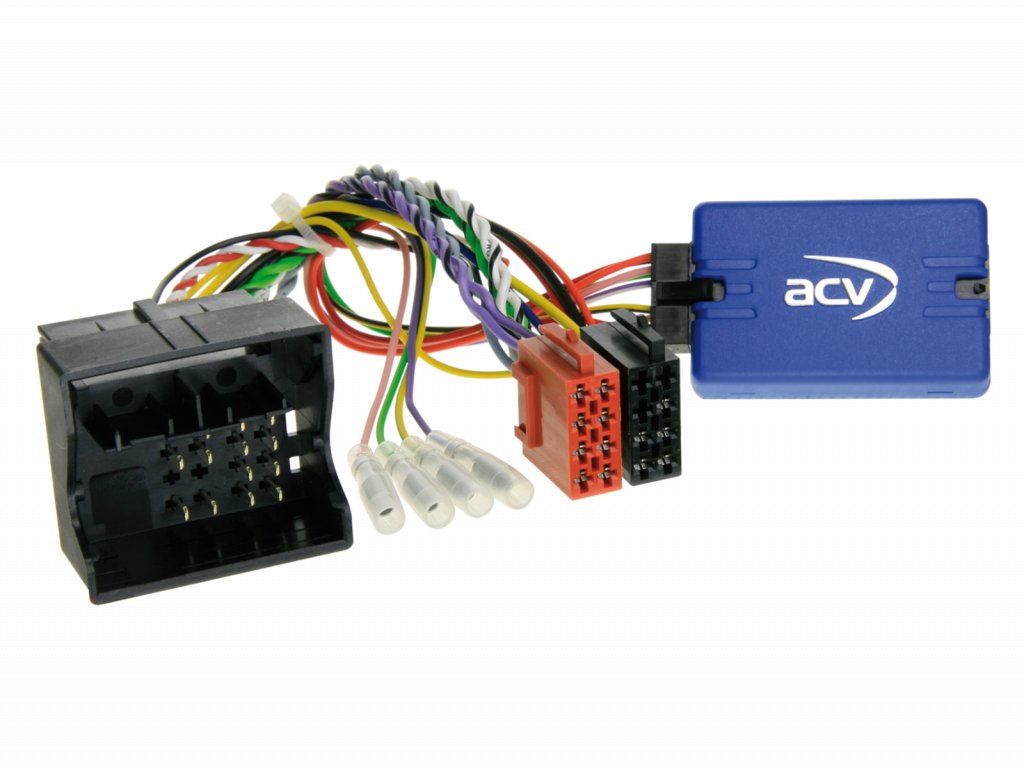

Adaptér z volantu pro Mercedes s CAN-Bus, VW Crafter

Adaptér umožňuje zachovat funkci originálních tlačítek na volantu při výměně továrního autorádia za neoriginální (aftermarket) jednotku. Je určen pro vybrané vozy Mercedes-Benz a Smart vybavené 40pinovým konektorem Quadlock a komunikací prostřednictvím CAN-Bus.

Kromě převodu povelů z multifunkčního volantu, poskytuje adaptér také důležité signály získané z datové sběrnice vozidla, například spínané napájení po zapnutí zapalování, osvětlení, zpátečku, rychlostní signál a signál parkovací brzdy.

Vlastnosti:

• zachování ovládání autorádia z originálních tlačítek na volantu

• komunikace s vozidlem prostřednictvím CAN-Bus

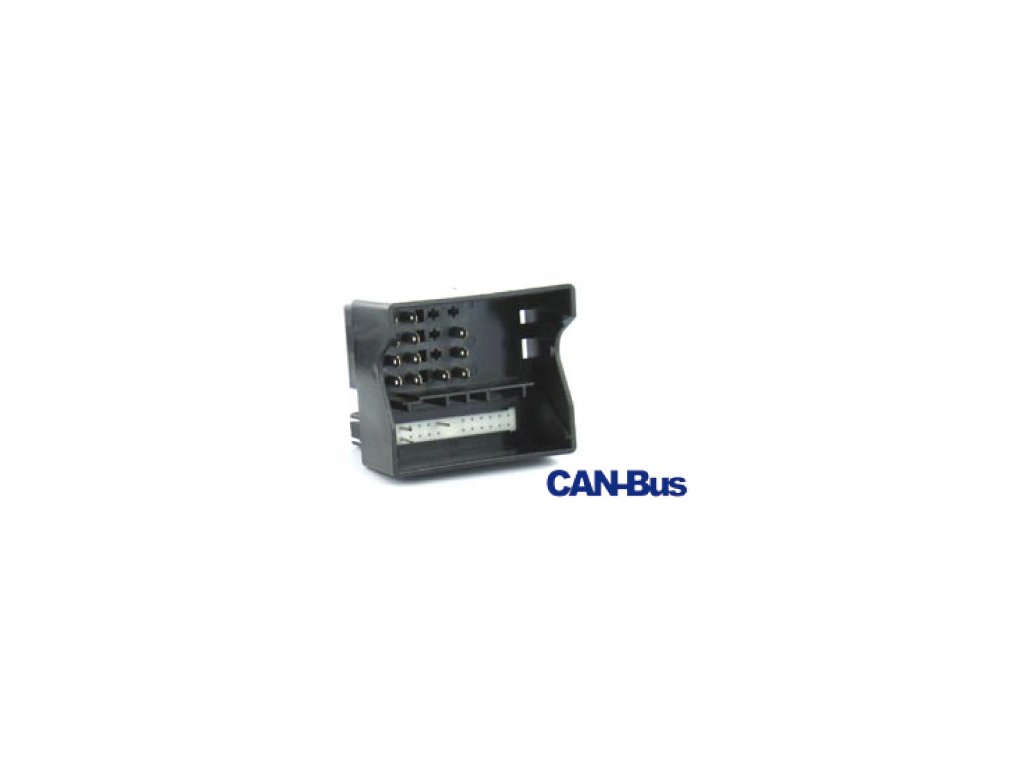

• konektor vozidla: Mercedes 40pin Quadlock

• určeno pro montáž aftermarket autorádia

• výstup pro ovládání autorádia prostřednictvím 3,5mm Jack / samostatného vodiče dle použitého autorádia

• poskytuje spínané napájení +12 V po zapnutí zapalování

• poskytuje signál osvětlení

• poskytuje signál zařazené zpátečky

• poskytuje rychlostní impuls VSS

• poskytuje signál parkovací brzdy

Výstupní CAN-Bus signály:

• červený vodič: +12 V zapalování (svorka 15)

• oranžový vodič: +12 V osvětlení (svorka 58)

• fialovo / bílý vodič: +12 V při zařazené zpátečce

• růžový vodič: rychlostní impuls

• zelený vodič: GND – parkovací brzda

• maximální proudové zatížení výstupů: 250 mA

Kompatibilní vozidla Smart:

• Smart ForFour (W454) – (01/2004 až 04/2007)

Kompatibilita s originálními autorádii:

• adaptér je určen zejména pro vozidla původně vybavená:

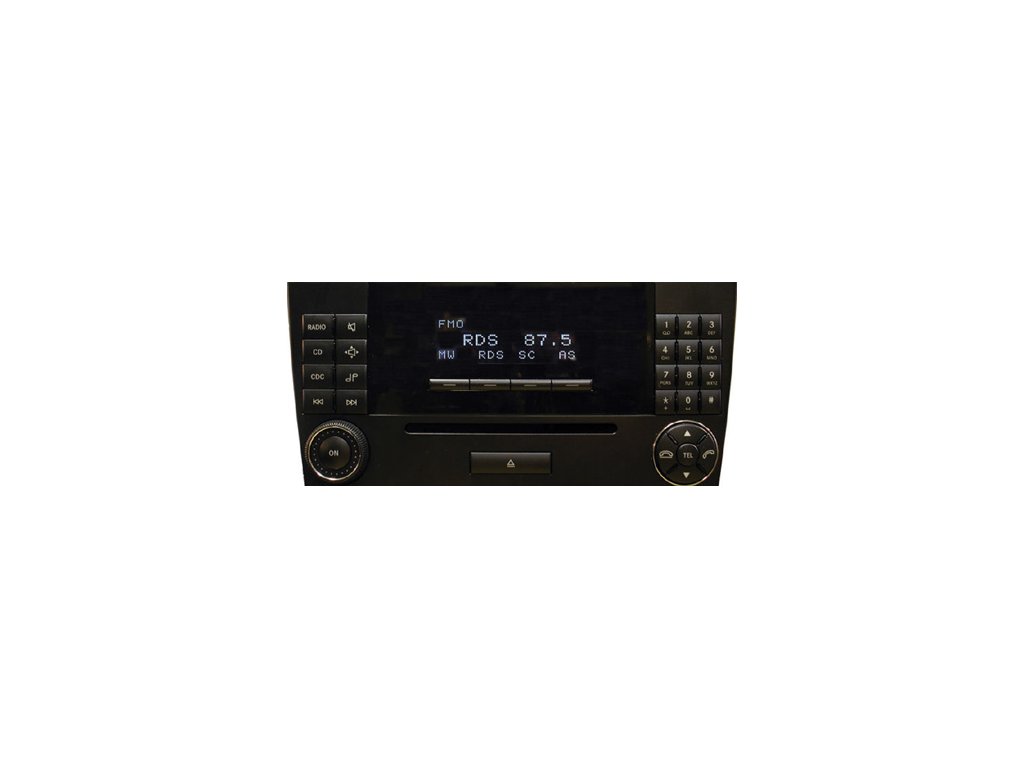

- Mercedes Audio 20, 2-DIN

- Audio 50 APS

- Comand NTG2 / NTG2.5

- originální navigační jednotkou odpovídající uvedené konfiguraci

Důležité upozornění:

Pro připojení k novému autorádiu je nutné použít propojovací kabel určený pro konkrétní značku autorádia. Nové autorádio musí podporovat vstup pro externí adaptér ovládání z volantu.

U vozidel vybavených originálním zesilovačem Harman Kardon může být nutný další speciální adaptér pro zachování funkce originálního audiosystému.

U vozidel s Audio 50 APS / Comand NTG2 nebo NTG2.5 není po výměně originálního autorádia podporováno nastavování hodin prostřednictvím ovládání na volantu.

Vzhledem k rozdílům ve výbavě vozidel doporučujeme před objednáním porovnat konektor originálního autorádia a ověřit typ původní hlavní jednotky.
