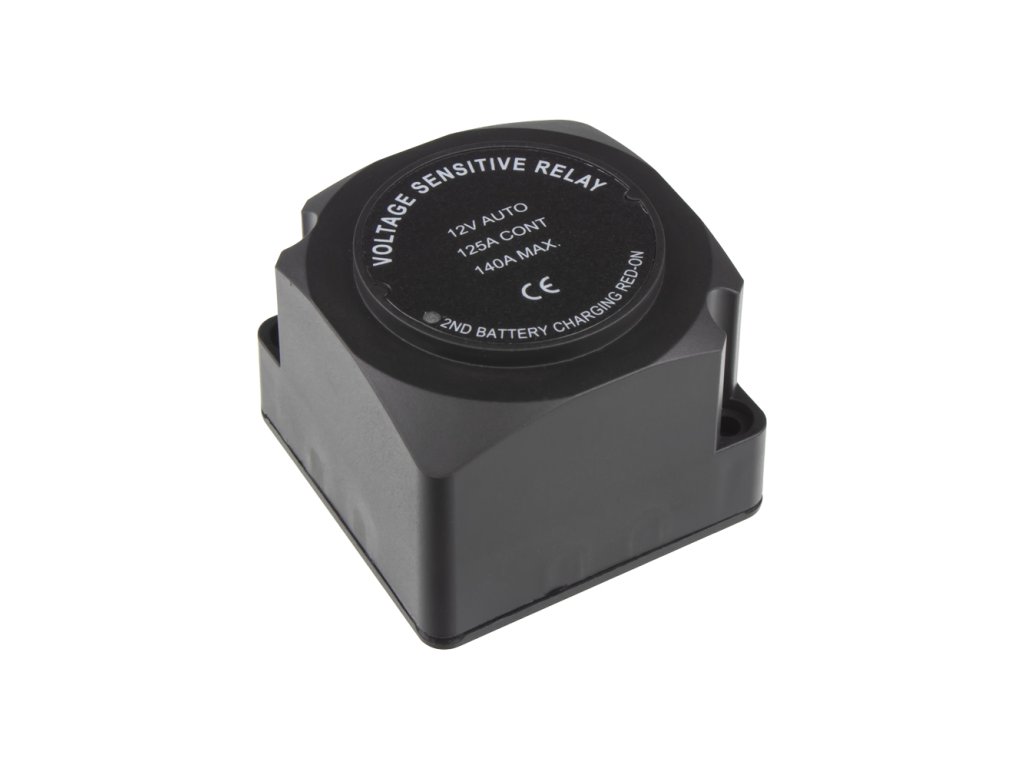

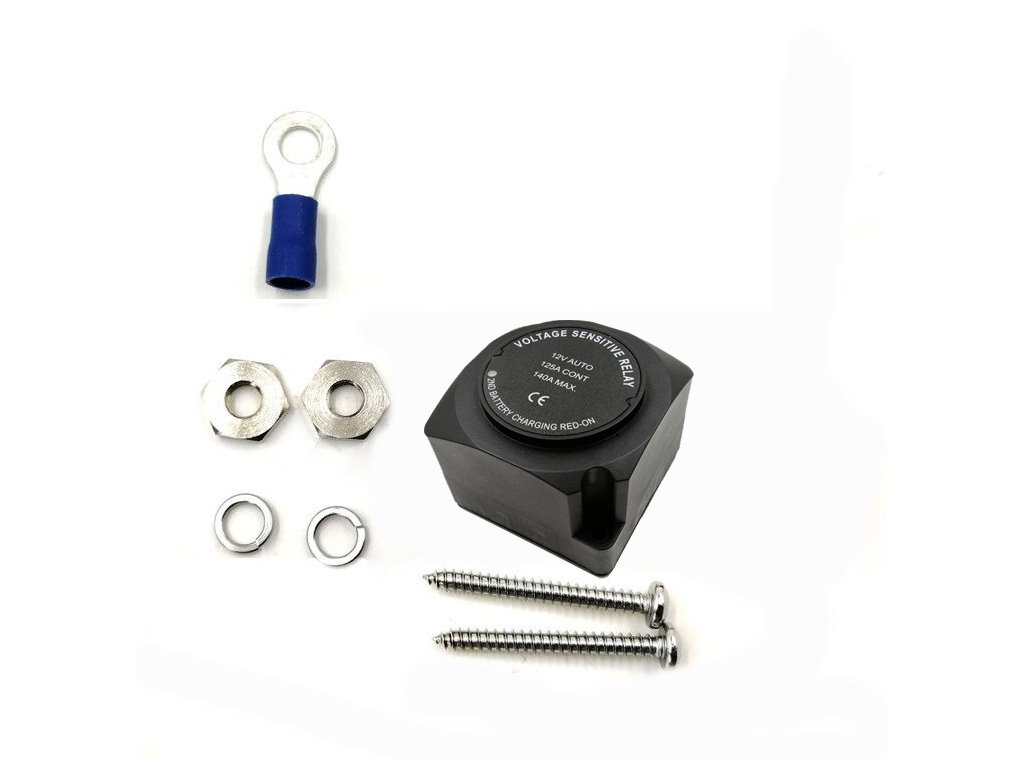

Automatické relé pro dobíjení druhé baterie 12V/140A

Automatické relé 12 V / 140 A pro připojení druhé baterie.

Technické parametry:

• plně automatický provoz

• sepnutí relé při při dosažení napětí 13,3 V

• odpojení relé při poklesu napětí pod 12,8 V

• jednoduché třívodičové připojení na baterie

• ochrana proti přepětí

• indikační LED dioda

• výstup na připojení LED kontrolky

• stálý proud: 125 A

• max. proud: až 140 A

• žádný úbytek napětí, díky kvalitním komponentům

• sleduje napětí obou baterií

• spotřeba v rozepnutém stavu: 10 mA

• spotřeba při sepnutém stavu: 330 mA

• spotřeba v úsporném režimu: 0 mA (pokud neběží motor, relé se po určité době přepne do tohoto režimu)

• připojení baterií pomocí kontaktů M6

• rozměry: 69 mm (d) x 69 mm (š) x 58 mm (h)

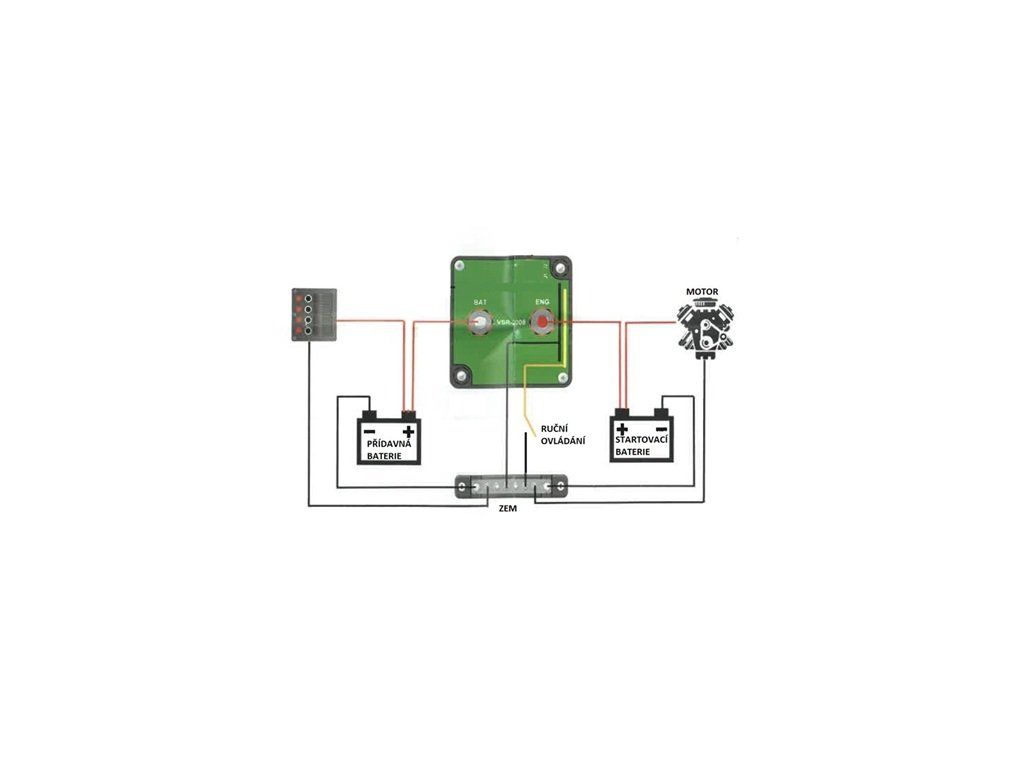

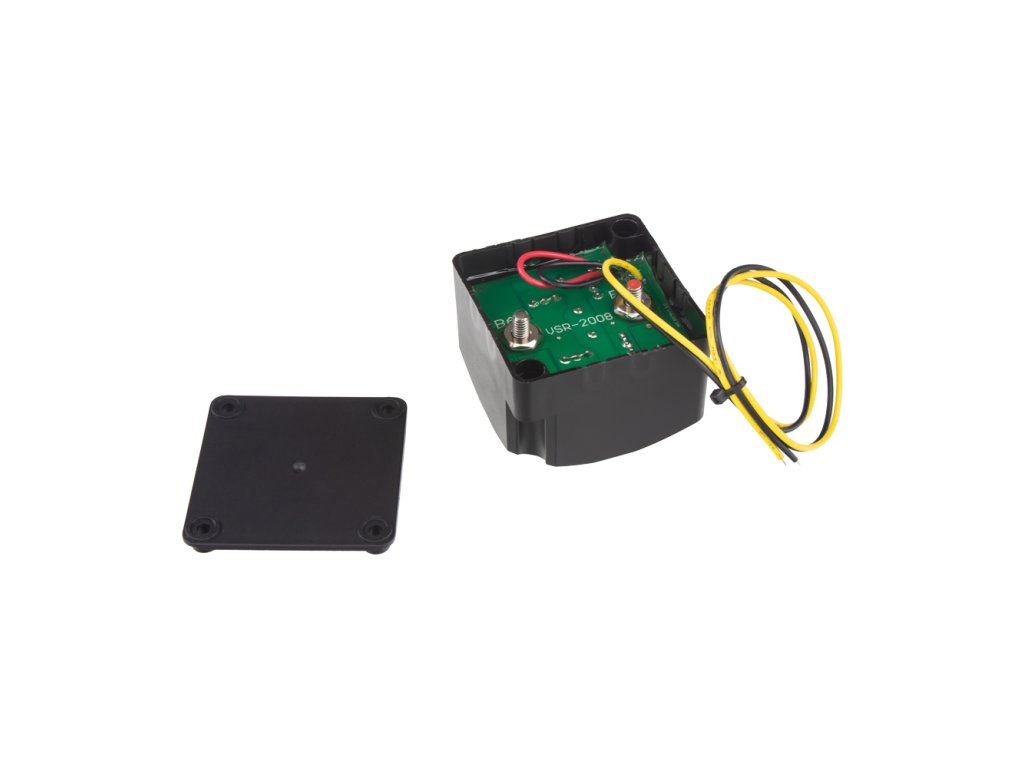

Připojení:

• černý vodič = kostra

• kontakt M6 = startovací baterie + 12 V

• kontakt M6 = sekundární baterie + 12 V

• žlutý vodič = manuální sepnutí relé - 12 V

• černá smyčka = možnost připojení kontrolky sepnutí relé (-)

• červená smyčka = manuální sepnutí relé + 12 V

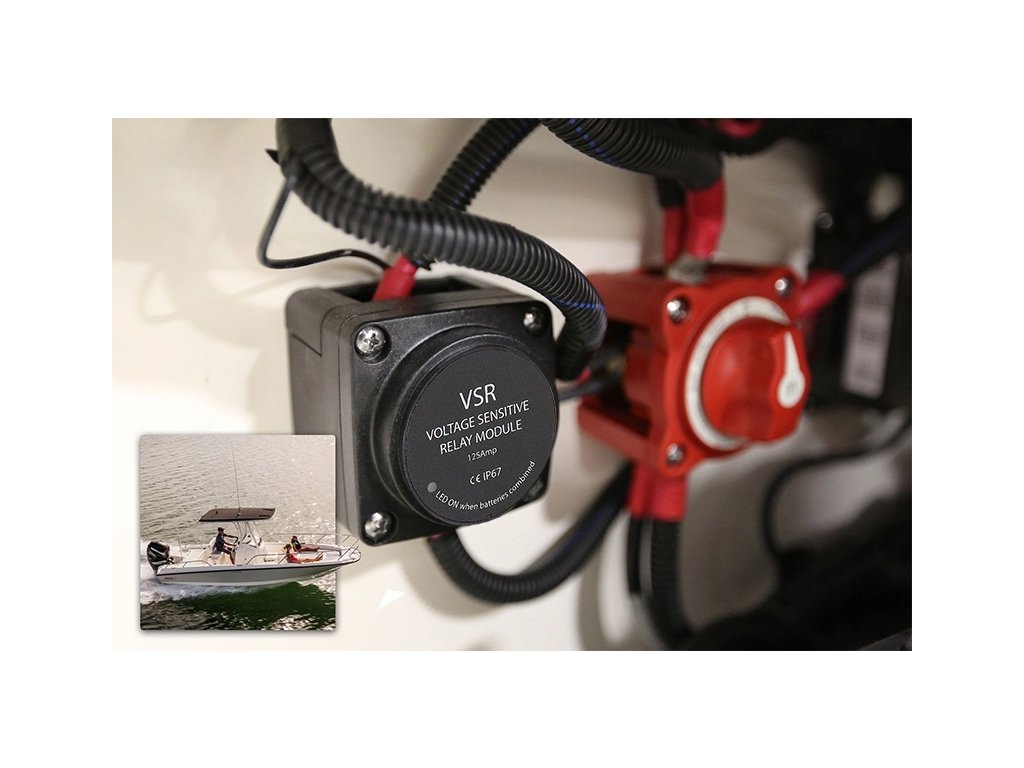

Provoz:

S použitím tohoto relé je možné nabíjet 2 baterie současně. Pokud se spustí motor a startovací baterie dosáhne napětí 13,3 V, relé propojí paralelně 2 baterie (startovací a sekundární), které se poté nabíjí současně. Pokud napětí klesne pod 12,8 V (například při vypnutí motoru), relé se rozpojí a dvě baterie jsou od sebe odděleny. Tento systém zabraňuje vybíjení baterie startéru a chrání citlivé elektronické zařízení, které je připojené na sekundární baterii před napěťovými špičkami, které se mohou vyskytnout např.při startování motoru. Inteligentní elektronika přepne relé např. i při dobíjení sekundární baterie ze solárního panelu a umožní tak dobití i startovací baterie.
